高强耐磨料的施工方法
时间：2021-01-30 09:51:07
点击：1132 次
来源：汤阴县山峰塑化有限公司
高强耐磨料是一种新型材料，它是经工业化生产的一种水泥基复合单组分干粉砂浆，由高强水泥、矿物质掺合料、高强度骨料以及抗裂耐磨剂配制而成。它具有高强度、耐磨耐冲击，耐油渗、耐碱，耐得住小于500摄氏度的高温，粘结性强等特点，不含对人体有害的物质，它的施工简单、快捷、无毒、无味。
高强耐磨料可采用机械搅拌或人工搅拌，在施工环境条件允许下建议采用强制式搅拌机进行机械搅拌，可以提高施工效率，保证搅拌机充分均匀，施工效果更好。现场加水量为13.5%-14%加水搅拌，稠度以适应施工为宜，搅拌位置尽量靠近施工位置，以利施工连续进行。从加水搅拌到施工完毕应控制在40分钟内为宜，因此应保正每次搅拌量与施工速度相匹配。
高强耐磨料在搅拌时，应该注意一下几点：
1、一般在选择搅拌地点时，应该选择靠近施工地点近一点的，以减少运输距离。
2、每次在都应该视情况而定搅拌量，并且要确保材料能在45分钟以内用完。
3、在冬季施工时，高强耐磨料一般建议采用50℃左右热水搅拌，且尽量能使拌料的温度不低于15℃。
4、高强耐磨料在使用中，严重禁止在其中加入任何添加剂和外掺料。

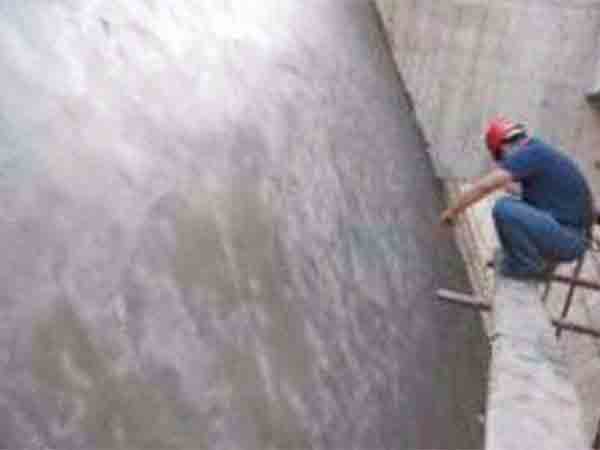

待涂刷界面剂表面指触干燥时，用抹刀将搅拌好的耐磨料抹在混凝土基层上，一层抹压时要用力按压。每次涂抹厚度不超过20mm，当耐磨层设计较厚时，待一层达到初凝状态时，在进行下一层抹压施工，以此类推，直至抹压到耐磨料设计的厚度为止。耐磨料抹压到设计厚度后，根据气候条件，1-2小时后，耐磨料接近初凝时开始进行压光处理。压光工序非常重要，可降低耐磨料表面的粗糙度，有利于出料通畅，不堵料。
在施工完毕时4小时内，高强耐磨料初凝时应加该湿草袋或覆盖塑料薄膜。养护期为7天。
首页
留言
地址
电话
